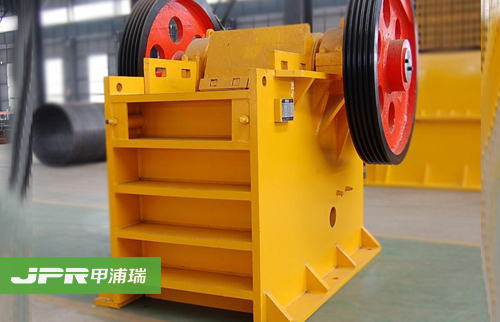

顎式破碎機俗稱顎破,由動顎和靜顎兩塊顎板組成破碎腔,模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎特別對巖石如石英石等大塊礦石有較好效果。

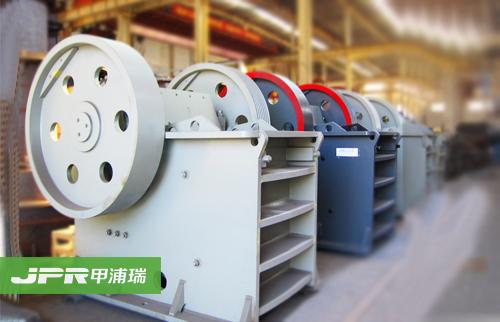

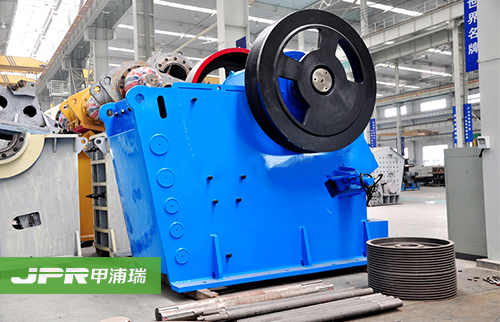

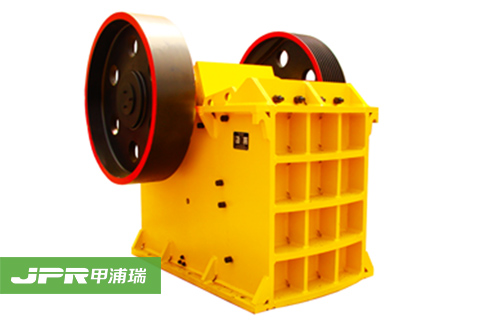

PE系列大型顎式破碎機是集國內外同類產品的成功經驗,潛心研究出的一種高效,節能的破碎設備。中型大型顎式破碎機是我公司的拳頭產品之一,尤其在設計和生產大型顎式破碎機方面,在國內外已處于對先水平。主要用于各種礦石與大塊物料的中等粒度破碎,可破碎抗壓強度不大于320Mpa的物料,分粗破和細破兩種。該系列產品規格齊全,其給料粒度為125mm~750mm,是初級破碎 設備。顎式破碎機(顎破)廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。
1.破碎腔深而且無死區,提高了進料能力與產量;
2.其破碎比大,產品粒度均勻;
3.墊片式排料口調整裝置,可靠方便,調節范圍大,增加了設備的靈活性;
4.潤滑系統安全可靠,部件更換方便,保養工作量??;
5.結構簡單,工作可靠,運營費用低;
6.設備節能:?jiǎn)螜C節能15%~30%,系統節能一倍以上;
7.排料口調整范圍大,可滿足不同用戶的要求。
顎式破碎機結構組成:鄂破的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成,其中肘板還起到保險作用。
顎式破碎機工作中需要注意的事項
1、顎式破碎機使用之前一定要檢查破碎腔中是否有異物存在,當有一些異物存在時,就要及時的清理掉再啟動機器,否則的話就都會(huì )因為啟動時負荷過大而損壞電機。
2、顎式破碎機害怕的就是在加料過程中加料量不均勻,尤其是當加料量突然加大時,就會(huì )因為負荷過大而燒壞電機。
3、當需要停止生產時,要首先停止給料然后在停止顎式破碎機的運轉。因為如果先停止運轉就會(huì )在機器內存著大量的未加工的礦石物料,這些物料會(huì )對機器零件造成損壞,同時當再次啟動時會(huì )使機器負荷過大。
4、在使用顎式破碎機生產時要及時地發現機器是否有異常的響動或者是其他的異常情況。發現之后要及時的檢出原因并及時的修理,不要讓機器帶病工作。
顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用。
該系列顎式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。
型號 | 進料口尺寸 | 大進料尺寸 | 出料口尺寸 | 處理能力(t/h) | 電機功率 | 重量 | 外形尺寸 |
PE250×400 | 400×250 | 200 | 20-50 | 5-20 | 15 | 3 | 1430×1310×1340 |
PE400×600 | 400×600 | 350 | 40-100 | 15-60 | 30-37 | 7 | 1700×1732×1653 |
PE500×750 | 500×750 | 425 | 50-100 | 40-110 | 45-55 | 12 | 2035×1921×2000 |
PE600×900 | 600×900 | 480 | 65-160 | 90-180 | 55-75 | 17 | 2290×2206×2370 |
PE750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 90-110 | 29 | 2655×2302×3110 |
PE900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 110-132 | 58 | 3800×3166×3045 |
PE1000×1200 | 1000×1200 | 850 | 200-300 | 280-560 | 110-160 | 69 | 5350×4280×3050 |
PE1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 160-220 | 100.9 | 6380×5310×3710 |
PE1500×1800 | 1500×1800 | 1200 | 210-360 | 520-1100 | 280 | 132 | 7460×6235×4249 |
PEX150×250 | 150×250 | 125 | 10-40 | 1-3 | 5.5 | 1.5 | 896×745×935 |
PEX150×750 | 150×750 | 125 | 18-48 | 5-16 | 15 | 3.8 | 1200×1500×1200 |
PEX250×750 | 250×750 | 210 | 25-60 | 15-30 | 22-30 | 5 | 1667×1545×1020 |
PEX250×1000 | 250×1000 | 210 | 25-60 | 15-50 | 30-37 | 7 | 1550×1964×1380 |
PEX250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 37-45 | 8.5 | 2192×1900×1950 |
PEX300×1300 | 300×1300 | 250 | 20-90 | 30-90 | 55-75 | 11.5 | 1750×2320×1724 |
