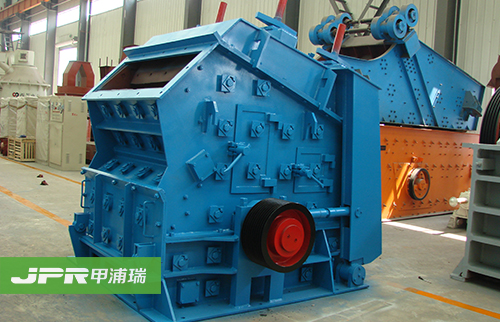

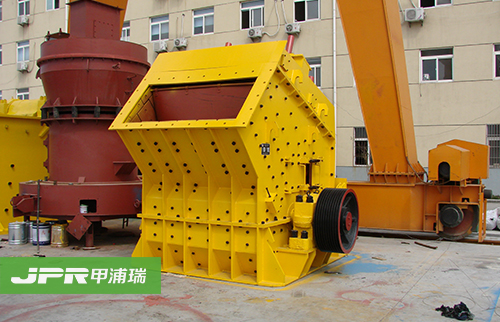

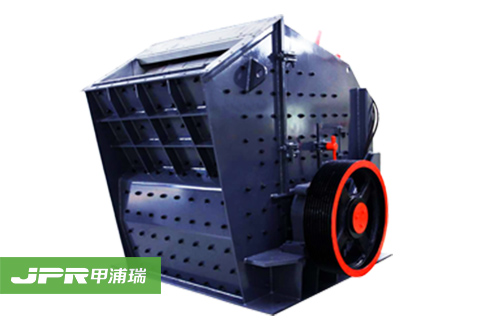

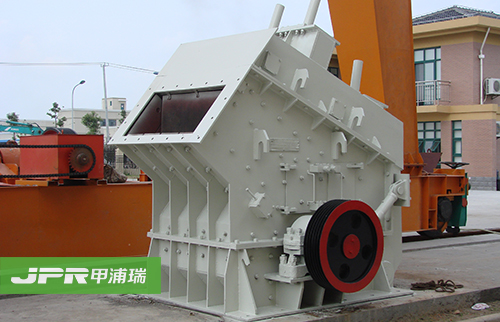

PF系列反擊式破碎機(反擊破)是我公司在吸收國內外先進技術,結合國內砂石行業具體工礦條件而研制的一代反擊式破碎機。它采用的制造技術,獨特 的結構設計,加工成品呈立方體,無張力和裂縫,粒形相當好,能破碎進料粒度不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、 石灰石、混凝土等),廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節,破碎規格多樣化。
1.進料口大、破碎腔高、適應物料硬度高,塊度大、產品石粉少;
2.反擊板與板錘間隙能方便調節,有效控制出料粒度,顆粒形狀好;
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量;
4.高鉻板錘,抗沖擊、抗磨損、沖擊力大;
5.無鍵連接,檢修方便,經濟可靠;
6.破碎功能全、生產率高、機件磨耗小、綜合效益高。
轉子是破碎機的"心臟",也是歐版反擊式破碎機驗收為嚴格的零件,在工作中起著至關重要的作用。因此科利瑞克研制并生產了結構堅固的重型轉子以獲得更高的轉動慣量。高耐磨材料以及佳的破碎腔,使得破碎機的性能卓。
反擊式破碎機是一種利用沖擊能來破碎物料的破碎設備。本機工作時,在電動機的帶動下,轉子高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎, 后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三、反擊腔重復進行破碎,直到物 料被破碎至所需粒度,由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
型號 | 規格 (mm) |
進料口尺寸 (mm) |
大進料尺寸 (mm) |
處理能力 (t/h) |
電機功率 (kw) |
重量 (t) |
PF-1007 | Φ1000×700 | 400×730 | 250 | 15-60 | 37-55 | 9.5 |
PF-1010 | Φ1000×1050 | 400×1080 | 300 | 50-90 | 55-75 | 14 |
PF-1210 | Φ1250×1050 | 400×1080 | 300 | 70-130 | 110-132 | 17 |
PF-1214 | Φ1250×1400 | 400×1430 | 300 | 90-180 | 132-160 | 22 |
PF-1315 | Φ1320×1500 | 860×1520 | 350 | 120-250 | 180-260 | 26 |
PF-1320 | Φ1320×2000 | 860×2030 | 500 | 160-350 | 300-375 | 30 |
